| MOQ: | 협상 |
| 가격: | negotiate |
| 표준 포장: | 판지 |
| 배송 기간: | 16일 |
| 공급 능력: | 10000 PC |
TFT LCD 터치 5.5 인치 HD 720x1280 초상화 IPS 전체 관점 MIPI 인터페이스를 가진 TFT CTP LCD 모듈
5.5인치 TFT 디스플레이 제조사, 포트레이트 타입 5.5인치 PCAP TFT 디스플레이 소개
특징
제품 정보
| 제품: | 5.5인치 TFT LCD 디스플레이 |
| 결의: | 720x1280 점 |
| 인터페이스: | MIPI |
| 관측 방향: | IPS 모든 관점 (85/85/85/85) |
| 터치 화면: | PCAP |
| PCAP 구조: | G+FF |
| CTP 컨트롤러: |
GT911 |
| LCD 컨트롤러: | ST7703 |
| 커버 유리 크기: | 사용자 정의 |
| 연결: | ZIF FPC |
| 핀 번호: | 25 핀 |
| 표면 밝기: | 350 Cd/m2 ((nits) |
| LED 수명: | 301000시간 |
| 준수: | CE & FCC & RoHS 컴플라이언스 |

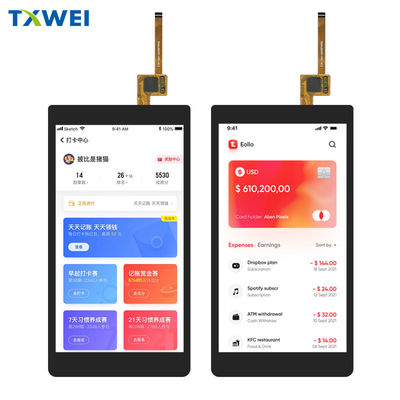

5.5 인치 TFT 디스플레이 제조사, 포트레이트 타입 5.5 인치 PCAP TFT 디스플레이 그림
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +60 | °C |
| LCM 저장 온도 | TSTG | -30 | +70 | °C |
| TP 작동 온도 및 습도 (RH 20% ~ 90%) | TOPR | - 20 | +60 | °C |
| TP SS저장 온도 및 습도 (RH 20% ~ 90%) | TSTG | -30 | +70 | °C |
| 습도 | RH | - | 90 | % |
백라이트 단위 특성
백라이트 시스템은 흰색 14 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 19.6 | -- | 22.4 | V | -- |
| 전류 | 난F | -- | 40 | -- | mA | -- |
| 밝기 (LCD+CTP) | Lv | -- | TBD | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
모듈 기능 설명
| 핀 번호 | 기호 | LCM 기능성 |
| 1-2 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |
| 3~4 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 5 | GND | 전력 지각 |
| 6 | IOVCC1.8V | I/O 및 인터페이스 전원 공급 장치 (IOVCC):1.65V ~ 2.0V |
| 7 | VCI2.8V | 아날로그 전원 공급 장치 (VCI):2.5V ~ 3.3V |
| 8 | 재설정 | 신호 입력 터미널 재설정 |
| 9 | TE | 램 헤드 펄스 찢기 효과 |
| 10 | LCD-ID | 아이디 판독 PIN |
| 11 | GND | 전력 지각 |
| 12 | CLKP | 초고속 인터페이스 클럭 차등 신호 입력/출력스핀 |
| 13 | CLKN | 초고속 인터페이스 클럭 차등 신호 입력/출력스핀 |
| 14 | GND | 전력 지각 |
| 15 | D0P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 16 | D0N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 17 | GND | 전력 지각 |
| 18 | D1P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 19 | D1N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 20 | GND | 전력 지각 |
| 21 | D2P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 22 | D2N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 23 | GND | 전력 지각 |
| 24 | D3P | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 25 | D3N | 고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀 |
| 핀 번호 | 기호 | TP기능성 |
| 1 | CTP_VCC 3.3V | 터치 패널 P오버공급2.8~3.3V |
| 2 | CTP_RST1.8V | 터치 패널 재설정 |
| 3 | CTP_SCL1.8V | 터치 패널 I2C 시계 |
| 4 | CTP_SDA1.8V | 터치 패널 I2C 데이터 |
| 5 | CTP_INT1.8V | 터치 패널 중단 출력 |
| 6 | GND | P오버 그라운드 |
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +70°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +60°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~60°C (30분), 10회 |
5.5인치 TFT 디스플레이 제조사, 포트레이트 타입 5.5인치 PCAP TFT 디스플레이 이미지
검색 키워드: tft 5.55.5인치 LCD, 5.5인치 LCD, 5.5인치 LCD, 5인치 LCD55.5인치 TFT 디스플레이, 5.5인치 TFT 디스플레이, 5.5인치 TFT 디스플레이, TFT 디스플레이 5.55.5인치 TFT 화면, 5.5인치 TFT 화면, 5.5인치 TFT 화면, TFT 화면 5.5, TFT 스크린 5.5 인치, TFT 스크린 5.5 인치, 5.5 인치 TFT LCD, 5.5 인치 TFT LCD 스크린, 5.5 인치 TFT LCD 스크린, 5.5 인치 TFT LCD 디스플레이, 5.5 인치 TFT LCD 디스플레이, HD 5.5 인치 LCD,ST7703LCD, 720x1280 LCD
