멀티 터치 PCAP TFT 5.5 인치 디스플레이 MIPI 인터페이스 1080*1920 픽셀 저렴한 가격 보증

상품

멀티 터치 PCAP TFT 5.5 인치 디스플레이 MIPI 인터페이스 1080*1920 픽셀 저렴한 가격 보증

MOQ:	협상
가격:	negotiate
표준 포장:	판지
배송 기간:	16일
공급 능력:	10000 PC

상세 정보

제품 설명

상세 정보

원래 장소

심천, 광동

브랜드 이름

TXWEI

ISO9001 IS014001 IATF16949

모델 번호

TXW550040N0-CTP

강조하다:

HX8399C IPS TFT LCD 디스플레이

MIPI 인터페이스 IPS TFT LCD 디스플레이

5.5인치 LCD 디스플레이 모듈

제품 설명

5.5 인치 터치 PCAP TFT MIPI 인터페이스

TFT (Thin Film Transistor) 는 빠른 반응 속도와 높은 색상 재생성의 특징을 가진 액체 결정 디스플레이 기술입니다. 제품 TXW550040N0-CTP는 IPS 기술을 채택합니다.,거의 180도 파노라마 디스플레이 기능을 제공하여 모든 각도에서 색상 일관성과 정확성을 유지할 수 있습니다.GT911는 멀티 터치를 지원하고 사용자에게 원활한 인터랙티브 경험을 제공하는 고성능 용량 터치 스크린 제어 칩입니다.GT911 칩과 터치 정확성과 반응 속도를 결합하여 5.5인치 TFT 디스플레이 IPS 파노라마 LCD 화면은 고정밀 터치 동작과 빠른 응답을 달성 할 수 있습니다.천안웨이는 IPS 제품 전문가입니다., 고객들에게 다양한 산업에 적용되는 500종 이상의 IPS 제품을 제공합니다.

TXW550040N0-CTP 디스플레이 화면은 1080 * 1920의 고화질 해상도를 가지고 있으며, 이미지 명확성과 세부 사항의 풍부함을 보장합니다. 밝기는 1100cd/m2에 달합니다.강한 빛 환경에서도 좋은 시야를 제공합니다.. 천안웨이 TXW550040N0-CTP는 고객의 필요에 따라 다양한 밝기 수준을 달성 할 수 있습니다.

TXW550040N0-CTP 디스플레이 화면은 야외 휴대용 PDA, 사진 장비, 도구, 무인 항공기 원격 제어기 및 기타 분야에서 널리 사용됩니다.높은 해상도와 멀티 터치 기능을 통해 사용자가 풍부한 상호 작용 경험과 편리한 조작 방법을 제공합니다..

특징

항목	사양	단위
화면 크기	5.5	인치
픽셀 수	1080*3RGB (H) X1920 (V)	픽셀
디스플레이 영역	68.04 ((H) * 120.96 ((V)	mm
픽셀 피치	0.021 ((H) *0.063 ((V)	mm
윤곽 차원	75.8 ((W) ×139.9 ((H) ×3.49 ((T)	mm
픽셀 배열	RGB 수직 스트립	―
표시 모드	보통은 검은색	―
볼 방향 (눈)	모두	―
색상 표시	262K	―
밝기 (cd/m2)	1100	진드기
콘트라스트 비율	800:1	―
인터페이스	MIPI
백라이트	LED 측면등	―
LCM IC	HX8399C
CTP IC	GT911
작동 온도	-20~60	°C
저장 온도	-30~70	°C

윤곽 그림

멀티 터치 PCAP TFT 5.5 인치 디스플레이 MIPI 인터페이스 1080*1920 픽셀 저렴한 가격 보증 0

멀티 터치 PCAP TFT 5.5 인치 디스플레이 MIPI 인터페이스 1080*1920 픽셀 저렴한 가격 보증 1

모듈 기능 설명

핀 번호	기호	설명
1	GND	전력 지각
2	GND	전력 지각
3	CTP_RST	터치 패널 재설정
4	재설정	신호 입력 터미널 재설정
5	CTP_INT	터치 패널 중단 출력
6	TE	파열 효과 신호는 프레임 메모리에 MCU를 동기화하는 데 사용됩니다.
7	CTP_SDA	터치 패널 I2C 데이터
8	LCD_ID	연결되지 않습니다
9	CTP_SCL	터치 패널 I2C 시계
10	GND	전력 지각
11	CTP_VCC	터치 패널 전원 공급 2.8~3.3V
12	D0N	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
13	GND	전력 지각
14	D0P	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
15	LEDA	백라이트 안도 입력 단말기의 전원 공급 장치
16	GND	전력 지각
17	LEDA	백라이트 안도 입력 단말기의 전원 공급 장치
18	D1N	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
19	GND	전력 지각
20	D1P	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
21	LEDK	백라이트 카토드 입력 단말기의 전원 공급 장치
22	GND	전력 지각
23	LEDK	백라이트 카토드 입력 단말기의 전원 공급 장치
24	CLKN	초고속 인터페이스 시계의 차차 신호 입력/출력 핀
25	LEDK	백라이트 카토드 입력 단말기의 전원 공급 장치
26	CLKP	초고속 인터페이스 시계의 차차 신호 입력/출력 핀
27	GND	전력 지각
28	GND	전력 지각
29	PWM	이 핀은 외부 LED 드라이버와 연결됩니다.
30	D2N	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
31	IOVCC 1.8V	I/O에 대한 전원 공급
32	D2P	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
33	GND	전력 지각
34	GND	전력 지각
35	VSP	외부 입력 전압 (4.8V~6V)
36	D3N	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
37	VSN	외부 입력 전압 (-4.8V~-6V)
38	D3P	고속 인터페이스 데이터 디퍼셜 신호 입력/출력 핀
39	GND	전력 지각
40	GND	전력 지각

A비솔루트M엑시엄R발산

특징	기호	미네	맥스	단위
LCM 작동 온도	T_OPR	- 20	+60	°C
LCM 저장 온도	T_STG	-30	+70	°C
TP 작동 온도 및 습도 (RH 20% ~ 90%)	T_OPR	- 20	+60	°C
TP SS저장 온도 및 습도 (RH 20% ~ 90%)	T_STG	-30	+70	°C
습도	RH	-	90	%

TFT DCC특징

특징	기호	미네	타이프.	맥스	단위	참고:
I/O에 대한 공급 전압	VDDIO	1.65	1.8	3.3	V
외부 입력 전압 (DC/DC)	VSP	4.8	--	6.0	V
외부 입력 전압 (DC/DC)	VSN	- 6개0	--	- 4개8	V

백라이트 단위 특성

백라이트 시스템은 15개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.

특징	기호	미네	종류	맥스	단위	참고문서
전압	V_F	28	--	32	V	-
전류	난_F	--	60	-	mA	-
밝기 (LCD+CTP)	Lv	--	1200	--	cd/m²	-
LED 수명	제1호	- 젠장	30,000	--	HR	참고 1

참고:

LED의 수명시간은 모듈 밝기가 I에서 원래 밝기의 50%로 감소하는 것으로 정의됩니다._LLED의 수명시간은 작동하면 감소될 수 있습니다._L25mA/LED 이상입니다.

R안정성 테스트 항목

- 아니	테스트 항목	시험 상태	참고문서
1	고온 저장	+70°C / 96H	1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
2	낮은 온도 저장	-30°C / 96H
3	하이 템페, 작동	+60°C / 96H
4	낮은 온도, 작동	-20°C / 96H
5	고온/습기 저장	50°C x 90%RH /96H
6	열 충격과 추운 충격	정적 상태, -20°C (~30분) ~60°C (30분), 10회

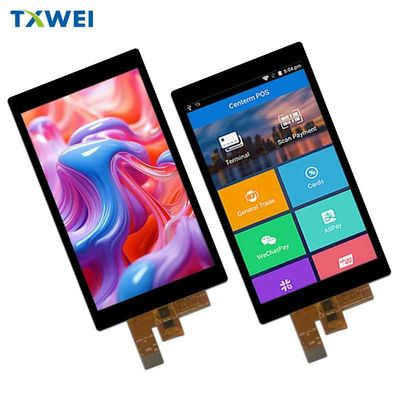

제품 이미지

멀티 터치 PCAP TFT 5.5 인치 디스플레이 MIPI 인터페이스 1080*1920 픽셀 저렴한 가격 보증 4
