| MOQ: | 협상 |
| 가격: | negotiate |
| 표준 포장: | 판지 |
| 배송 기간: | 16일 |
| 공급 능력: | 10000 PC |

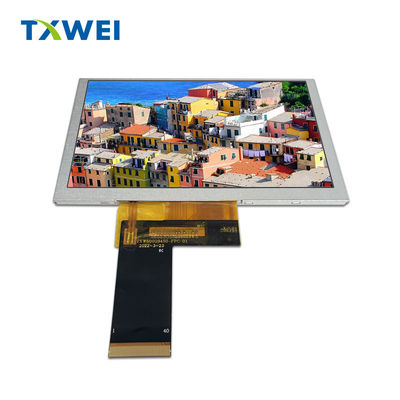

특징
크기: 5 인치
결의:800*480픽셀
표시 모드: IPS
드라이버 IC:ST7262
밝기: 1500cd/m2
인터페이스 유형: RGB
작업 온도: -30 °C ~ 85 °C
저장 온도:-30 °C ~ 85 °C
백라이트 유형: LED 백라이트, 밝기 및 양은 모델에 따라 다릅니다.
윤곽그림
모듈 기능 설명
| 핀 번호 | 기호 | 설명 |
| 1 | LEDK | 전원 공급- 백라이트 카토드 |
| 2 | LEDA | 배후등 안오드에 대한 전원 공급원 + |
| 3 | GND | GND |
| 4 | VDD | 전력 공급 |
| 5~12 | R0~R7 | 8비트 데이터 버스는 빨간색 데이터를 표시합니다. |
| 13~20 | G0~G7 | 8비트 데이터 버스 녹색 데이터 표시 |
| 21~28 | B0~B7 | 8비트 데이터 버스 파란색 데이터 표시 |
| 29 | GND | GND |
| 30 | DCLK | RGB I/F의 픽셀 시계 신호 |
| 31 | DISP | DISP=0: 대기 모드 (디폴트),DISP=1:정상적인 표시 모드 |
| 32 | HSYNC | 수평 동기화 RGB I/F 신호 |
| 33 | VSYNC | 수직 동기화 RGB I/F 신호 |
| 34 | DE | RGB I/F 모드 1의 데이터 활성화 신호 |
| 35 | NC | NC |
| 36 | GND | GND |
| 37 | XR(NC) | NC |
| 38 | YD ((NC) | NC |
| 39 | XL ((NC) | NC |
| 40 | YU(NC) | NC |
백라이트 단위 특성
백라이트 시스템은 18개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 16.5 | -- | 17.4 | V | -- |
| 전류 | 난F | -- | 120 | -- | mA | -- |
| 밝기 (LCD와 함께) | Lv | -- | 1500 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 20,000 | -- | HR | 참고 1 |
참고:
광학적 사양
신뢰성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +85°C / 240H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 240H | |
| 3 | 하이 템페, 작동 | +85°C / 240H | |
| 4 | 낮은 온도, 작동 | -30°C / 240H | |
| 5 | 고온/습기 저장 | 60+5°C x 90%RH / 240H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -30°C (~30분) ~85°C (30분),50회 |
