| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
8.8인치 바 타입 TFT 디스플레이 480x1920 픽셀 MIPI 인터페이스 제품 소개
제품 간략한 검토
크기: 8.8 인치
해상도: 480x1920 점
¥ 전망 방향: IPS
MIPI 인터페이스
운전자 IC:OTA7290B
제어판: 아니
밝기 (cd/m2): 500
터치 패널: 터치 패널 없이 CTP 선택
제품 정보
| 키워드: | 바 타입 TFT 8.8 인치 |
| 결의: | 480x1920 |
| 인터페이스: | MIPI |
| 관측 방향: | IPS 모든 관점 |
| 구동 전압: | 15V |
| 표면 밝기: | 500 Cd/m2 (니트) |
| 터치 화면: | 아니 |
| 콘트라스트 비율 | 1000:01:00 |
| 작동 온도: | 20°C ~ +70°C |
| 저장 온도: | 30°C ~ +80°C |
| 연결: | 커넥터 타입 |
| 핀: | 40 PINS |
| LED 수명: | 301000시간 |
| 준수: | CE&FCC& RoHS 준수 |

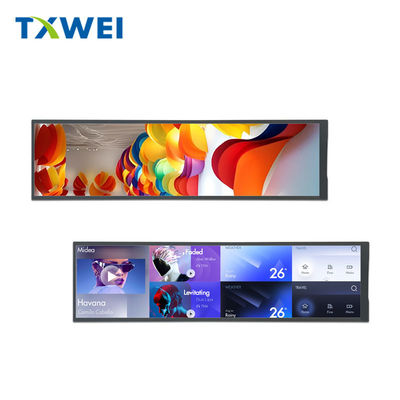

8.8 인치 바 타입 TFT 디스플레이 480x1920 픽셀 MIPI 인터페이스 제품그림
모듈 기능 설명
|
핀 번호 |
기호 |
LCM기능성 |
|
1 |
GND |
P오버 그라운드 |
|
2 |
NC |
NC |
|
3~4 |
LEDA |
백라이트 안도 입력 단말기의 전원 공급 장치 |
|
5 |
NC |
NC |
|
6~7 |
LEDK |
백라이트 카토드 입력 단말기의 전원 공급 장치 |
|
8 |
NC |
NC |
|
9 |
GND |
P오버 그라운드 |
|
10 |
NC |
NC |
|
11 |
AVDD |
아날로그 회로 전원 공급 장치 |
|
12 |
NC |
NC |
|
13 |
VGH |
TFT의 양전력 전원 공급 장치 |
|
14 |
NC |
NC |
|
15 |
VGL |
TFT의 음전력 전원 공급 장치 |
|
16 |
NC |
NC |
|
17 |
GND |
P오버 그라운드 |
|
18 |
VCOM |
일반적인 전압에 대한 전원 공급. |
|
19~20 |
GND |
P오버 그라운드 |
|
21 |
재설정 |
핀을 다시 설정. 낮은 어느 핀을 설정하면 LSI를 초기화 |
|
22 |
VCI |
DC/DC 회로 전원 공급 장치(2.7- 3번6V) |
|
23 |
STBYB |
대기 모드
|
|
24 |
TP_SYNC |
터치 패널을 위한 동기화 신호
|
|
25 |
GND |
P오버 그라운드 |
|
26 |
D0P |
MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
|
27 |
D0N |
MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
|
28 |
GND |
P오버 그라운드 |
|
29 |
D1P |
MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
|
30 |
D1N |
MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
|
31 |
GND |
P오버 그라운드 |
|
32 |
CLKP |
MIPI-DSI CLOCK 차분 신호 입력 핀 |
|
33 |
CLKN |
MIPI-DSI CLOCK 차분 신호 입력 핀 |
|
34 |
GND |
P오버 그라운드 |
|
35 |
D2P |
MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
|
36 |
D2N |
MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
|
37 |
GND |
P오버 그라운드 |
|
38 |
D3P |
MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
|
39 |
D3N |
MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
|
40 |
GND |
P오버 그라운드 |
A비솔루트 M엑시엄 R발산
|
특징 |
기호 |
미네 |
맥스 |
단위 |
|
LCM 작동 온도 |
TOPR |
-20 |
+70 |
°C |
|
LCM 저장 온도 |
TSTG |
-30 |
+80 |
°C |
|
습도 |
RH |
-- |
90 |
% |
TFTDCC특징
| 특징 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 참고: |
| TFT 오퍼레이션프레임 비율 | Hz | -- | 60 | -- | Hz | -- |
| DC/DC에 대한 공급 전압 | VDD | 2.7 | 2.8 | 3.6 | V | -- |
| TFT 게이트 ON 전압 | VGH | -- | 18 | -- | V | -- |
| TFT 게이트 오프 전압 | VGL | -- | -10 | -- | V | -- |
| TFT 일반 전압 | Vcom | 4.5 | 4.88 | 5.2 | V | -- |
| AVDD | AVDD | -- | 9.6 | -- | V | -- |
백라이트 단위 특성
백라이트 시스템은 10 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성
다음 표에서 나타납니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 14 | -- | 17 | V | -- |
| 전류 | 난F | -- | 160 | -- | mA | -- |
| 밝기 (LCD와 함께) | Lv | -- | 550 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 20,000 | -- | HR | 참고 1 |
참고:
8.8 인치 바 타입 TFT 디스플레이 480x1920 픽셀 MIPI 인터페이스 제품사진
검색 키워드: TFT 8.8", 8.8" TFT LCD, 8.8" TFT LCD, 8.8 인치 TFT LCD, TFT LCD 8.8, 8.8 "tft 디스플레이, 8.8" tft 디스플레이, 8.8 인치 tft 디스플레이, tft 디스플레이 8.8 인치, tft 디스플레이 8.8", 8.8 인치 tft LCD 디스플레이, 바 타입 TFT 8.8 인치, 바 타입 TFT 8.8", 8.8 인치 바 타입 TFT, 8.8인치 바 타입 디스플레이뻗은 막대기 타입 TFT 8.8", 8.8 인치 뻗은 막대기 타입 TFT, 8.8 인치 뻗은 막대기 타입 디스플레이.
