| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
이 물건에 대해TXW700097B0
7인치 IPS TFT LCD 디스플레이 해상도280*1424픽셀,RGB 24 비트인터페이스, 고 해상도와 광각 디스플레이를 필요로 하는 애플리케이션을 위해 특별히 설계된 디스플레이 모듈입니다. 다음은 제품의 자세한 소개입니다.
이 7인치 바 IPS TFT LCD 디스플레이는 고해상도 디스플레이와 사용자 상호 작용이 필요한 애플리케이션에 이상적입니다.그리고 넓은 관점 특성.
특징
| 항목 | 내용 | 단위 |
| LCD | ||
| LCD 크기 | 7 | 인치 |
| 패널 타입 | IPS | -- |
| 표시 모드 | 보통 검은색 | -- |
| 색상 수 | 16.7M | -- |
| 시야 방향 | 오'클럭 | -- |
| 백라이트 | 화이트 LED x16in 평행 / 시리즈 | -- |
| NTSC | 70% | -- |
| 콘트라스트 비율 | 550 | -- |
| 인터페이스 |
RGB 24 비트 |
-- |
| 드라이버 IC |
NV3052C |
-- |
| 드라이버 IC RAM 크기 | 램이 적어 | 조금 |
|
픽셀 배열 |
RGB 스트립 |
cd/m2 |
| 윤곽 차원 |
38.2 ((W) ×181.47 ((H) ×3.5 ((T) |
mm |
| 액티브 영역 (W × H) |
33.6 ((H) x 170.88 ((V) |
mm |
| 픽셀 배열 | RGB 스트립 | -- |
|
백라이트 전압 |
11.2-128 |
v |
| 점 수 |
280*3RGB (H) X1424 (V) |
픽셀 |
| 픽셀 피치 |
0.1432 ((H) X 0.1432 ((V) |
mm |
| 작동 온도 | -30 +80 | °C |
| 저장 온도 | -40 +85 |
°C |
기계적 도면
모듈 기능 설명
| 핀 번호 | 기호 | LCM설명 |
| 1 | LEDA | 전원 공급- 백라이트 카토드 |
| 2 | LEDK | 배후등 안오드에 대한 전원 공급원 + |
| 3 | VCC 3.3V | LCD 전원 공급 장치 |
| 4~5 | GND | 전력 지상 |
| 6 | DE | RGB I/F 모드 1의 데이터 활성화 신호 |
| 7 | VS | 수직 동기화 RGB I/F 신호 |
| 8 | HS | 수평 동기화 RGB I/F 신호 |
| 9 | CLK | RGB 인터페이스 동작을 위한 점 시계 신호 |
| 10~ 17 | B7~B0 | 8비트 데이터 버스 파란색 데이터 표시 |
| 18~25 | G7~G0 | 8비트 데이터 버스 녹색 데이터 표시 |
| 26~33 | R7~R0 | 8비트 데이터 버스는 빨간색 데이터를 표시합니다. |
| 34 | 재설정 | NC (RC) 회로 |
| 35 | CS | 칩 선택 신호 |
| 36 | SCL | 일련 시계 신호 |
| 37 | SDA | 일련 데이터 입력/출력 핀 |
| 38 | GND | 전력 지상 |
| 39 | VCC 3.3V | LCD 전원 공급 장치 |
| 40 | GND | 전력 지상 |
CTPPIN번호설명:
| 핀 번호 | 기호 | CTP기능성 |
| 1 | CTP_RST 2.8V | 터치 패널 재설정 |
| 2 | CTP_INT 2.8V | 터치 패널 중단 출력 |
| 3 | GND | 전력 지상 |
| 4 | CTP_SDA 2.8V | 터치 패널 I2C 데이터 |
| 5 | CTP_SCL 2.8V | 터치 패널 I2C 시계 |
| 6 | CTP_VCC2.8V | 터치 패널 P오버공급2.8~3.3V |
신뢰성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +80°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +70°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~60°C (30분),50회 |

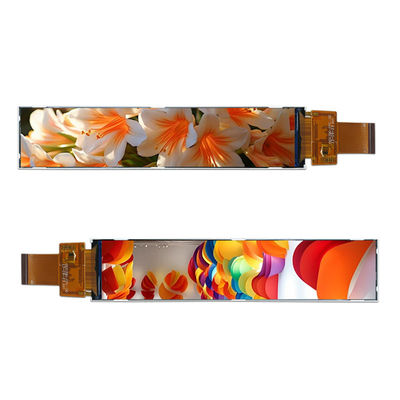

제품 이미지
,,
요약하자면, 7인치 스트립 IPS TFT LCD 디스플레이티안 시안웨이기술은 국제 시장에서 강력한 경쟁력을 가지고 있습니다. 주로 선도적인 생산 용량과 기술, 시장 수요 증가, 높은 산업 집중,제품 차별화국제 브랜드 영향력, 가격 경쟁력 및 글로벌 공급망 통합
