| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
제품 소개: 4" 터치 TFT LCD 사각형 480x480 IPS 디스플레이
480x480 픽셀의 해상도로 뛰어난 4인치 터치 TFT LCD를 소개합니다. 이 사각형 LCD 디스플레이는 생생한 색상, 선명한 이미지,그리고 직관적인 터치 인터페이스IPS (인 플레인 스위칭) 기술은 넓은 관점과 일관된 색상 표현을 보장하며 실내 및 야외용으로 이상적입니다.
4" 터치 TFT LCD 사각형 480x480 IPS 디스플레이는 다양한 애플리케이션에 다재다능하고 견고한 솔루션으로 돋보인다.그리고 광범위한 호환성, 그것은 고품질 터치 인터페이스로 제품을 향상시키고자 하는 개발자와 엔지니어에게 완벽한 선택입니다.
더 많은 정보 또는 주문을 위해 저희에게 연락하십시오.
| 제품: | 4인치 TFT 평면 디스플레이 | 터치 화면: | 만지지 않고 (CTP 선택) |
|---|---|---|---|
| 결의: | 480*480 | 커버 유리 크기: | 사용자 정의 |
| 관측 방향: | 모든 관점, IPS | 인터페이스: | MIPI |
| 핀 번호: | 31 핀 | 연결: | ZIF |
| 표면 밝기: | 350 Cd/m2 (nits) 전형적 | LED 수명: | 301000시간 |
4인치 터치 TFT LCD, 사각형 480X480 TFT IPS LCD 도면
모듈 기능 설명
| 핀 번호 | 기호 | LCM기능성 |
| 1 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 2 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |
| 3 | CTP-VCC 3.3V | 터치 패널 P오버공급2.8~3.3V |
| 4 | CTP-SCL 3.3V | 터치 패널 I2C 시계 |
| 5 | CTP-SDA 3.3V | 터치 패널 I2C 데이터 |
| 6 | CTP-RST 3.3V | 터치 패널 재설정 |
| 7 | CTP-INT 3.3V | 터치 패널 중단 출력 |
| 8 | NC | NC |
| 9 | GND | 전력 지각 |
| 10 | 재설정 | 신호 입력 터미널 재설정 |
| 11 | TE | 램 헤드 펄스 찢기 효과 |
| 12~13 | VDD 3.3V | LCD 전원 공급 장치 |
| 14 | VDDIO 1.8V | I/O에 대한 전원 공급 |
| 15 | GND | 전력 지각 |
| 16~17 | NC | NC |
| 18 | GND | 전력 지각 |
| 19~20 | NC | NC |
| 21 | GND | 전력 지각 |
| 22 | CLKP | 저전압 차차 시계 신호의 양극성 |
| 23 | CLKN | 저전압 차차 시계 신호의 음극성 |
| 24 | GND | 전력 지각 |
| 25 | MIPI1N | 낮은 전압 차분 데이터 3 신호의 음극성 |
| 26 | MIPI1P | 낮은 전압 차차 데이터의 긍정적 극성 3 신호 |
| 27 | GND | 전력 지각 |
| 28 | MIPI0N | 낮은 전압 차분 데이터 3 신호의 음극성 |
| 29 | MIPI0P | 낮은 전압 차차 데이터의 긍정적 극성 3 신호 |
| 30 | GND | 전력 지각 |
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| TP 작동 온도 및 습도 (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SS저장 온도 및 습도 (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| 습도 | RH | -- | 90 | % |
TFT DCC특징
| 특징 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| I/O에 대한 공급 전압 | VDDIO | 1.65 | 1.8 | 3.3 | V |
| DC/DC에 대한 공급 전압 | VDD | 2.6 | 3.3 | 3.3 | V |
| 현재 소비 | 난DD | -- | -- | -- | mA |
| 난DD-SLEEP | -- | -- | -- | uA |
백라이트 단위 특성
백라이트 시스템은 8 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성
다음 표에서 나타납니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 11.2 | 12.8 | V | -- | |
| 전류 | 난F | -- | 40 | -- | mA | -- |
| 밝기 (LCD+CTP) | Lv | -- | 350 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
참고:
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +80°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +70°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~60°C (30분),50회 |

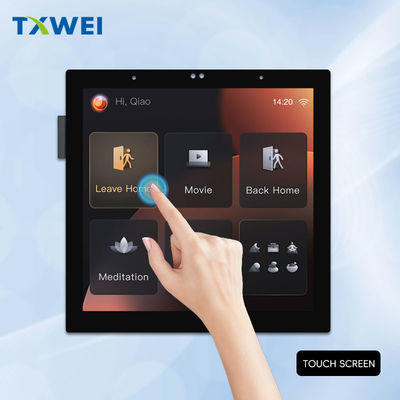

4인치 터치 TFT LCD, 사각형 480X480 TFT IPS LCD 실제 제품 이미지
