| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
21인치 둥근 LCD,둥글다TFT LCD 2.1"
TXW210006B0은 2.1인치 직사각형 480 * 480 전체 컬러 원형 TFT LCD 화면 디스플레이입니다. MIPI 인터페이스를 지원하며 스마트 가정용 기기, 스마트 리모컨,스마트 회전 스위치, 어린이 교육, 의료 기기, 자동차 지능형 상호 연결 및 기타 제품.
TXW210006B0은 450nit의 밝기를 가진 원형 TFT-LCD입니다. -20 ° C에서 +70 ° C까지의 온도에서 작동 할 수 있으며 -30 ° C에서 +80 ° C의 저장 온도 범위입니다.
| 제품: | 2.1 인치 둥근 (圆形) TFT 디스플레이 | 터치 화면: | 터치 없이 (CTP 선택) |
|---|---|---|---|
| 결의: |
480*480 점 |
커버 유리 크기: | 사용자 정의 |
| 관측 방향: | IPS (모든 관점) | 인터페이스: |
MIPI |
| 핀 번호: | 30 핀 | 윤곽 차원: |
56.18*59.71*2.2mm |
|
LCM 드라이버 IC: |
ST7701S |
표면 밝기: | 450 Cd/m2 ((nits) |
| LED 수명: | 301000시간 | 준수: | CE&FCC & RoHS 준수 |
2.1인치 둥근 LCD, 둥근 TFT LCD 2.1" 도면
모듈 기능 설명
| 핀 번호 | 기호 | 기능성 |
| 1 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |
| 2 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 3 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 4 | VC난 | LCD 전원 공급 장치 |
| 5 | IOVCC | I/O에 대한 전원 공급 |
| 6 | 재설정 | 신호 입력 터미널 재설정 |
| 7 | TE | 램 헤드 펄스 찢기 효과 |
| 8 | PWM | PWM (Pulse Width Modulation) LED 운전 신호 |
| 9 | GND | 전력 지각 |
| 10 | MIPI0P | 낮은 전압 차차 데이터의 양극성 0 신호 |
| 11 | MIPI0N | 낮은 전압 차차 데이터 0 신호의 음극성 |
| 12 | GND | 전력 지각 |
| 13 | MIPI1P | 낮은 전압 차차 데이터의 양극성 1 신호 |
| 14 | MIPI1N | 낮은 전압 차분 데이터 1 신호의 음극성 |
| 15 | GND | 전력 지각 |
| 16 | CLKP | 저전압 차차 시계 신호의 양극성 |
| 17 | CLKN | 저전압 차차 시계 신호의 음극성 |
| 18 | GND | 전력 지각 |
| 19 | NC | 연결이 없어 |
| 20 | NC | 연결이 없어 |
| 21 | GND | 전력 지각 |
| 22 | NC | 연결이 없어 |
| 23 | NC | 연결이 없어 |
| 24 | GND | 전력 지각 |
| 25 | CTP_INT | 터치 패널 중단 출력 |
| 26 | CTP_SDA | 터치 패널 I2C 데이터 |
| 27 | CTP_SCL | 터치 패널 I2C 시계 |
| 28 | CTP_RESET | 터치 패널 재설정 |
| 29 | CTP_VCI | 터치 패널 P오버공급2.8~3.3V |
| 30 | GND | 전력 지각 |
백라이트 단위 특성
백라이트 시스템은 4 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 2.8 | -- | 3.2 | V | -- |
| 전류 | 난F | -- | 80 | -- | mA | -- |
| 밝기 (LCD와 함께) | Lv | -- | 450 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
참고:
(1) LED 사용시간은 IL=20mA/LED에서 모듈 밝기가 원래 밝기의 50%로 감소하는 것으로 정의됩니다. LED 사용시간은 IL가 25mA/LED보다 커지면 줄어들 수 있습니다.

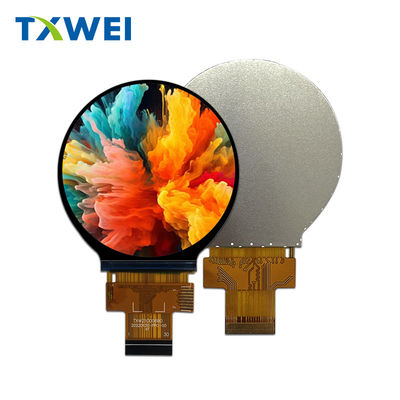

2.1인치 둥근 LCD, 둥근 TFT LCD 2.1" 실제 제품 이미지
공장 및 시설
비디오
비디오
비디오
비디오
비디오
비디오
비디오
|
|
