| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
4.7 인치 SPI TFT 디스플레이 화면은 720 * 1280 점 행렬 MIPI 인터페이스가있는 컬러 TFT LCD 화면으로 풍부한 컬러 디스플레이와 고 해상도를 특징으로합니다.사용자가 명확한 시각적 경험을 제공지불 장치, 어린이 모니터, 모니터링 장치 디스플레이, 액세스 제어 참석 장치, 보안 장치, 휴대 장치, 어린이 교육 디스플레이 패널 등에 적합합니다.
이 4.7 인치 MIPI TFT TXW470008B0 모듈은 내장된 JD9365DA 드라이버 IC와 함께 제공됩니다. MIPI BIT 인터페이스를 지원하며 15V의 전원 공급 전압 (VDD) 을 가지고 있습니다.-20 °C~+70 °C의 온도 범위에서 작동하고, -30 °C~+80 °C의 온도 범위에서 보관할 수 있습니다..
이 4.7 인치 MIPI TFT 제품을 기반으로, Tianxianwei Technology는 다음과 같은 차별화된 맞춤형 솔루션을 제공합니다.
백라이트 사용자 정의: 제품 요구 사항에 따라 백라이트의 종류와 밝기를 조정합니다.
인터페이스 사용자 정의: 특정 하드웨어 플랫폼에 적응하기 위해 LCD 화면 케이블의 구조와 인터페이스를 변경하십시오.
터치 스크린 통합: 선택적 저항성 또는 수용성 터치 스크린은 사용자 상호 작용 경험을 향상시킬 수 있습니다.
특징
| 제품: | 4.7인치 TFT LCD 디스플레이 |
| 모델 번호 |
TXW470008B0 |
| 결의: |
720*1280 |
| 관측 방향: | 12시 |
| 인터페이스: |
미피 비트 |
| 윤곽 차원: |
61.4*112.6*16(mm) |
| 액티브 영역: |
58.104 ((H) *103.296 ((V)(mm) |
| 핀 번호: | 25 핀 |
| 연결: | FPC 플러그 |
| 표면 밝기: | 400 Cd/m2 (니트) |
| LED 수명: | 4301000시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 |
| 준수: | RoHS & CE & FCC 컴플라이언스 |
윤곽 그림
모듈 기능 설명
| 핀 번호 | 기호 | 기능성 |
| 1 | GND | 전력 지각 |
| 2 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |
|
3 |
LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 4 | GND | 전력 지각 |
| 5 | VCC2.8V | 전원 공급원 25-3.6V |
| 6 | GND | 전력 지각 |
| 7 | VDDI오1.8V | 전원 공급 1.65-3.3V |
| 8 | RST | 신호 입력 터미널 재설정 |
| 9 | LPTE | 파열 효과 신호는 프레임 메모리에 MCU를 동기화하는 데 사용됩니다. |
| 10 | NC(ID) | NC |
| 11 | GND | 전력 지각 |
| 12 | TCN | MIPI-DSI CLOCK 차분 신호 입력 핀 |
| 13 | TCP | MIPI-DSI CLOCK 차분 신호 입력 핀 |
| 14 | GND | 전력 지각 |
| 15 | TDN0 | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 16 | TDP0 | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 17 | GND | 전력 지각 |
| 18 | TDN1 | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 19 | TDP1 | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 20 | GND | 전력 지각 |
| 21 | TDN2 | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 22 | TDP2 | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 23 | GND | 전력 지각 |
| 24 | TDN3 | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
| 25 | TDP3 | MIPI-DSI 데이터 디ферен셜 신호 입력 핀 |
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| 습도 | RH | -- | 90 | % |
백라이트 단위 특성
백라이트 시스템은 10 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 14.5 | -- | 16 | V | -- |
| 전류 | 난F | -- | 40 | -- | mA | -- |
| 밝기 (LCD와 함께) | Lv | -- | 280 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +80°C / 240H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 240H | |
| 3 | 하이 템페, 작동 | +70°C / 240H | |
| 4 | 낮은 온도, 작동 | -20°C / 240H | |
| 5 | 고온/습기 저장 | 50+5°C x 90%RH / 48H | |
| 6 |
열과 추운 충격 |
정적 상태, -30°C (1시간) ~60°C (1시간) ~-30°C (1시간) |

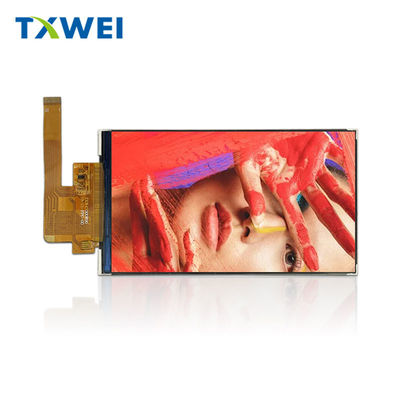

제품 이미지
시설 및 인증
비디오
비디오
비디오
비디오
비디오
|
|
