| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
2PCAP 터치 스크린과 함께 0.4인치 TFT LCD
2.4 인치 QVGA 240x320 점 TFT LCD 디스플레이 PCAP 프로젝션 용량 터치와 MCU 인터페이스
| 제품: | 2.4인치 CTP TFT LCD | 결의: | 240x320 점 |
|---|---|---|---|
| 터치 화면: | CTP와 함께 | 커버 유리 크기: | 사용자 정의 |
| 윤곽 차원: |
46.32*63.86*367mm |
관측 방향: |
모든 시간 |
| 인터페이스: | 8/16 비트 MCU +I2C (PCAP) | 핀 번호: | 40 핀 |
|
LCM 드라이버 IC: |
ST7789 |
표면 밝기: | 600 Cd/m2 ((nits) |
| LED 수명: | 301000시간 | 준수: | CE & FCC & RoHS 준수 |
왜 우리를 선택합니까?
1우리는 LCD 디스플레이 맞춤 솔루션을 제공합니다.
제품에는 특수 응용 요구 사항, 전기적 사양, 광적 사양, 터치 기능 또는 기계적 차원이 있으며 사용자 정의 디스플레이가 필요합니까?티안 시안웨이사용자 정의 LCD 요구 사항을 충족시킬 수 있습니다.
2터치 화면 및 디스플레이에 대한 전체 솔루션
터치 화면과 디스플레이 화면을 조립하는 것에 대해 걱정하십니까?티안 시안웨이공기 및 광학 결합 서비스와 함께 저항성 및 용량성 멀티 터치 솔루션 등 사용자 지정 및 표준 터치 스크린을 제공할 수 있습니다.
3- 품질 신뢰성
티안 시안웨이ISO9001: 2015 및 ISO14000에 의해 자격을 갖추고 있습니다. RoHS, CE, FCC 및 글로벌 시장에서 다른 환경 규칙을 충족합니다. 우리는 제조 IQC,PQC 및 OQC 관리를 통해 품질을 보장합니다.신뢰성 및 노화 테스트.
4장기 공급
일반적인 상황에서는 우리가 추천하는 제품은 5년 이상 공급될 수 있습니다.우리는 당신의 장기 공급 요구 사항을 보장하기 위해 대안 계획을 미리 만들 것입니다..
2.4인치 TFT LCD PCAP 터치 스크린 그림
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +60 | °C |
| LCM 저장 온도 | TSTG | -30 | +70 | °C |
| TP 작동 온도 및 습도 (20% ~ 90%RH) | TOPR | - 20 | +60 | °C |
| TP SS저장 온도 및 습도 (20% ~ 90%RH) | TSTG | -30 | +70 | °C |
| 습도 | RH | - | 90 | % |
백라이트 단위 특성
백라이트 시스템은 4 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 2.8 | - | 3.2 | V | - |
| 전류 | 난F | -- | 80 | - | mA | - |
| 밝기 (LCD와 함께) | Lv | TBD | -- | cd/m2 | - | |
| LED 수명 | 제1호 | - 젠장 | 30,000 | -- | HR | 참고 1 |
참고:
LCM핀 설명
| 핀 번호 | 기호 | 기능성 |
| 1~2 | GND | 전력 지각 |
| 3 | TE | 파열 효과 신호는 프레임 메모리에 MCU를 동기화하는 데 사용됩니다. |
| 4 | GND | 전력 지각 |
| 5 | VCC | LCD 전원 공급 장치 |
| 6 | IOVCC | I/O에 대한 전원 공급 |
| 7~22 | DB15~DB0 | MCU 평행 인터페이스 데이터 버스 |
| 23 | GND | 전력 지각 |
| 24 | 연구 및 개발 | R증가하는 가장자리에 ead 데이터. |
| 25 | WR |
MCU 평행 인터페이스에서 적기 활성화
|
| 26 | RS | 평행 인터페이스에서 데이터를 표시/명령 선택 핀. |
| 27 | CS | 칩 선택 신호 입력핀 |
| 28 | 재설정 | 신호 입력 터미널 재설정 |
| 29 | GND | 전력 지각 |
| 30 | IM0 | MCU 인터페이스 모드 선택 |
| 31 | GND | 전력 지각 |
| 32 |
CTP_VDD |
LCD 전원 공급 장치 |
| 33 | CTP_RST | 터치 패널 재설정 |
| 34 | CTP_INT | 터치 패널 중단 출력 |
| 35 | CTP_SDA | 터치 패널 I2C 데이터 |
| 36 | CTP_SCL | 터치 패널 I2C 시계 |
| 37 | GND | 전력 지각 |
| 38 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |
| 39 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 40 | GND | 전력 지각 |
광학적 특성
참고:1뷰앵글 (view angle) 은 콘트라스트 비율이 10보다 큰 각입니다. 뷰앵글은 수평 또는 3, 9 시 방향과 수직 또는 6 시 방향으로 결정됩니다.LCD 표면에 정상인 광축에 대한 12 오전 방향 (FlGURE 1 참조).
2대조 측정은 ◎= 0의 시야 각도와 LCD 표면의 중심에서 이루어집니다. 밝기는 시야장 내의 모든 픽셀이 먼저 흰색으로 설정되어있는 상태에서 측정됩니다.그 다음은 암흑의 상태로. ( FlGUR 1) 밝기 대조 비율 (CR) 는 수학적으로 정의됩니다.
3.전달성은 APF 없이 CG 없이 값입니다.
4위의 표에 명시된 색색성 좌표는 빨간색, 녹색, 파란색 및 흰색의 모든 픽셀로 먼저 측정된 스펙트럼 데이터로부터 계산된다.측정은 패널 중앙에 이루어집니다..
5전기 광적 반응시간 측정은 "데이터" 입력 신호를 ON 및 OFf로 전환하여 FlGURE2로 수행한다.밝기가 10%에서 90%로 변하는 데 필요한 시간은 Tr이고 90%에서 10%는 Tf입니다..

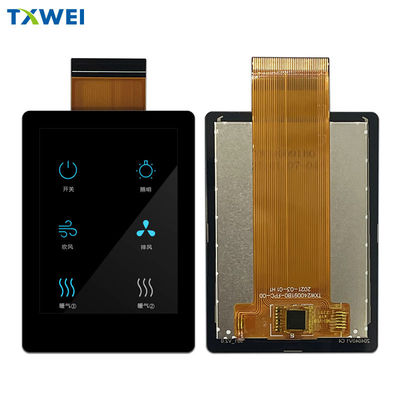

2.4인치 TFT LCD PCAP 터치 스크린 실제 제품 이미지
