| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |
2인치 240x320 IPS 타입MCU 8 BIT인터페이스 TFT LCD 화면 제품 소개
티안 시안웨이 TXW200053S0직사각형 크기의 2.0 ′′ 둥근 모양의 IPS 타입 TFT LCD 디스플레이로 해상도는 240x320 픽셀입니다.
1이 2인치 TFT LCD는 IPS TFT 디스플레이입니다.
2이 2인치 LCD 디스플레이는 240x320 점의 해상도를 가지고 있습니다.
3이 2인치 TFT 디스플레이는 전체 관점이고 각 방향의 관점 범위는 최대 85도입니다.
4이 2인치 TFT 화면의 전체 크기는 34.6*47.83*2.1mm입니다.
5이 TFT 화면 2" 내장 드라이버 IC ST7789V.
6이 2인치 TFT LCD 화면은 MCU 8 BIT 인터페이스로 설계되었습니다.
7이 2인치 TFT 디스플레이는 터치 스크린이 없고 CTP와 RTP는 요구 사항에 따라 사용자 정의 할 수 있습니다.
8이 2인치 TFT LCD는 -20°C ~ +70°C의 온도에서 작동 할 수 있습니다. 저장 온도는 -30°C ~ +80°C입니다.
| 제품: | 2.0" TFT LCD | 터치 화면: | 터치 스크린 없이 (개정 가능) |
|---|---|---|---|
| 결의: | 240x320 점 | 관측 방향: | 모두 |
| 인터페이스: |
MCU 8 BIT |
핀 번호: | 22 핀 |
| 연결: | ZIF 타입 | 표면 밝기: | 400 Cd/m2 |
| 작동 온도: | -20°C ~ +70°C | 준수: |
CE&FCC & RoHS 준수 |
적용
이 2.0 ′′ TFT LCD 모듈은 전기 차량 기기판, 휴대용 PDA, 의료 장비, 자동차 전자제품, 가전제품, 운전 레코더, 어린이 카메라, 스포츠 DV,등등
2인치 240x320 IPS 타입MCU 8 BIT인터페이스 TFT LCD 화면 제품 도면
모듈 기능 설명
| 핀 번호 | 기호 | 기능성 | 참고문서 |
| 1 |
A |
백라이트 안도 입력 단말기의 전원 공급 장치 | |
| 2 |
K |
백라이트 카토드 입력 단말기의 전원 공급 장치 | |
| 3 | NC | NC | |
| 4 | NC | NC | |
| 5 | IOVCC | I/O 회로 전원 공급 장치1.8V | |
| 6 | VCC | DC/DC 회로 전원 공급 장치(2.8V) | |
| 7 | D7 | MCU 병렬 인터페이스 데이터 버스 | |
| 8 | D6 | MCU 병렬 인터페이스 데이터 버스 | |
| 9 | D5 | MCU 병렬 인터페이스 데이터 버스 | |
| 10 | D4 | MCU 병렬 인터페이스 데이터 버스 | |
| 11 | D3 | MCU 병렬 인터페이스 데이터 버스 | |
| 12 | D2 | MCU 병렬 인터페이스 데이터 버스 | |
| 13 | D1 | MCU 병렬 인터페이스 데이터 버스 | |
| 14 | D0 | MCU 병렬 인터페이스 데이터 버스 | |
| 15 | 연구 및 개발 | 8080 MCU 평행 인터페이스에서 읽기 활성화 | |
| 16 | WR | MCU 병렬 인터페이스에서 적기 활성화 | |
| 17 | RS | 평행 인터페이스에서 데이터를 표시/명령 선택 핀 | |
| 18 | CS | 칩 선택 신호 입력핀 | |
| 19 | TE | MPU를 프레임 글쓰기와 동기화하기 위해 찢어질 효과 출력 핀 | |
| 20 | 재설정 |
신호 입력 단말기를 다시 설정합니다.∙L∙. |
|
| 21 | GND | P오버 그라운드 | |
| 22 | GND | P오버 그라운드 |
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +60 | °C |
| LCM 저장 온도 | TSTG | -30 | +70 | °C |
| 습도 | RH | 10 | 90 | % |
TFT DCC특징
| 특징 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 참고: |
| 전원 공급 전압 1 | VDDIO | 1.65 | 1.8 | 3.3 | V | -- |
| 전원 공급 전압 2 | VDD | 2.5 | 2.8 | 3.3 | V | -- |
| 전원 공급 전압 3 | VDD3 | -- | -- | -- | V | -- |
| MTP 전원 공급 | VPP | -- | -- | -- | V | -- |
백라이트 단위 특성
백라이트 시스템은 3 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 2.8 | -- | 3.2 | V | -- |
| 전류 | 난F | -- | 60 | -- | mA | -- |
| 밝기 (LCD+CTP) | Lv | -- | 500 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
참고:
LED의 수명시간은 모듈 밝기가 I에서 원래 밝기의 50%로 감소하는 것으로 정의됩니다.LLED의 수명시간은 작동하면 감소될 수 있습니다.L25mA/LED 이상입니다.
R안정성 테스트 항목
| - 아니 | 테스트 항목 | 시험 상태 | 참고문서 |
| 1 | 고온 저장 | +70°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고 짧고 불투명한 부문이 표시되지 않고 비정상적으로 표시되고 액체 결정 누출이 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +60°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 50°C x 90%RH /96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~60°C (30분),50회 |

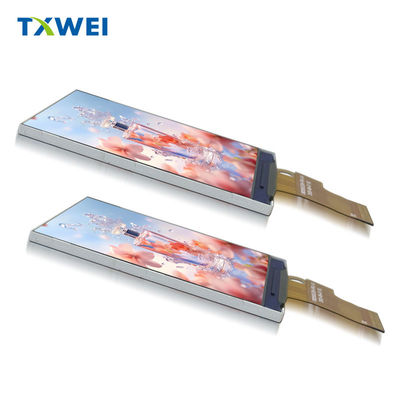

제품 이미지
