| MOQ: | negotiate |
| 가격: | negotiate |
| 표준 포장: | cardboard |
| 배송 기간: | 16 |
| 결제 방법: | L/C TT D/P |
| 공급 능력: | 10000pcs |

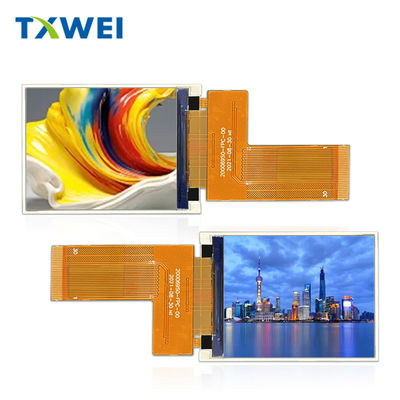

천안웨이 TXW200069S0은 직선 크기가 2.0 인치, 해상도는 240x320 픽셀의 원형 IPS형 TFT LCD 디스플레이입니다.
제품 빠른 세부 사항:
1LCD 크기: 2.0 ′′ TFT
2해상도: 240x320 점
3관점: 모두
4- 윤곽 크기: 35.7 * 51.2 * 2.33mm
5드라이버 IC: ST7789V
6인터페이스 타입: SPI+MCU
7터치 패널: 터치 패널 없이
8온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
| 제품: | 2.0" TFT LCD | 터치 화면: | 터치 스크린 없이 (개정 가능) |
|---|---|---|---|
| 결의: | 240x320 점 | 관측 방향: | 모두 |
| 인터페이스: | SPI+MCU 인터페이스 | 핀 번호: | 30 핀 |
| 연결: | FPC 타입 연결 | 표면 밝기: | 400 Cd/m2 |
| 작동 온도: | -20°C ~ +70°C | 준수: | CE&FCC & RoHS 준수 |
제품 장점
1.IPS 풀 뷰 앵글 ((80/80/80/80). 매우 좋은 뷰 앵글. 다른 종류의 응용 프로그램에 적합합니다.
2배경 색상, 밝기, 보는 각, 강도 등에 대한 우수한 표시 성능
3산업 및 의료용 고품질 수준.
4.반성 터치 스크린 또는 그없이 유연합니다. 우리는 고객을위한 맞춤형 CTP (용량 터치 패널) 를 설계 할 수 있습니다. FPC도 사용자 정의됩니다.
5LCD 산업에서 동일한 종류의 가격 경쟁력있는 솔루션과 좋은 품질.
6설치가 쉽고 유지보수도 쉽습니다.
2인치 터치 LCD 모듈
모듈 기능 설명
| 핀 번호 | 기호 | 기능성 |
| 1 | GND | P오버 그라운드 |
| 2 | VCI | DC/DC 회로 전원 공급 장치(2.8- 3번3V) |
| 3~4 | IM2-IM1 |
|
| 5 | 재설정 | 신호 입력 단말기를 다시 설정합니다.∙L∙. |
| 6 | CS | 칩 선택 신호 입력핀 |
| 7 | RS | 표시 데이터/명령 선택핀 |
| 8 | WR | MCU 평행 인터페이스에서 적기 활성화 |
| 9 | 연구 및 개발 | R증가하는 가장자리에 ead 데이터. |
| 10 | SDA | 일련 데이터 입력/출력 핀 |
| 11 | DB0 | MCU 평행 인터페이스 데이터 케이블 |
| 12 | DB1 | MCU 평행 인터페이스 데이터 케이블 |
| 13 | DB2 | MCU 평행 인터페이스 데이터 케이블 |
| 14 | DB3 | MCU 평행 인터페이스 데이터 케이블 |
| 15 | DB4 | MCU 평행 인터페이스 데이터 케이블 |
| 16 | DB5 | MCU 평행 인터페이스 데이터 케이블 |
| 17 | DB6 | MCU 평행 인터페이스 데이터 케이블 |
| 18 | DB7 | MCU 평행 인터페이스 데이터 케이블 |
| 19 | SDO | 일련 데이터 출력 핀 |
| 20 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |
| 21 | LEDK1 | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 22 | LEDK2 | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 23 | LEDK3 | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 24 | LEDK4 | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 25 | GND | P오버 그라운드 |
| 26 | CTP-RST (NC) | 연결되지 않습니다 |
| 27 | CTP-SCL (NC) | 연결되지 않습니다 |
| 28 | CTP-SDA (NC) | 연결되지 않습니다 |
| 29 | CTP-INT (NC) | 연결되지 않습니다 |
| 30 | GND | P오버 그라운드 |
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| 습도 | RH | 10 | 90 | % |
백라이트 단위 특성
백라이트 시스템은 4 개의 흰색 LED를 가진 가장자리 조명 유형입니다. 백라이트의 특성은 다음 표에서 표시됩니다.
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 2.8 | -- | 3.2 | V | -- |
| 전류 | 난F | -- | 80 | -- | mA | -- |
| 밝기 (LCD와 함께) | Lv | -- | 400 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 30,000 | -- | HR | 참고 1 |
