| MOQ: | 협상하세요 |
| 가격: | negotiate |
| 표준 포장: | 판지 |
| 배송 기간: | 16 |
| 결제 방법: | 신용장 TT D/P |
| 공급 능력: | 10000 PC |
TXW276001B0-GP는 용량 터치 풀 피트와 함께 2.76-인치 원형 풀 컬러 TFT LCD 디스플레이이며 해상도 480 * 480, IPS 풀 앵글 고화질 하이라이트 디스플레이 효과,넓은 온도 -30+80 작업 온도, 사용자 정의 화면 밝기, FPC 구조, 터치 및 백라이트 구조, RGB565/666/888 및 MIPI 인터페이스를 지원
적용
이 제품은 스마트 가전, 주방 가전, 기기 디스플레이, 보안 접근 제어, 어린이 교육, 의료 장비,자동차 지능형 상호 연결 및 기타 제품
제품 장점
1.IPS 풀 뷰 앵글 ((80/80/80/80). 매우 좋은 뷰 앵글. 다양한 종류의 응용 프로그램에 적합합니다.
2배경 색상, 밝기, 보는 각, 강도 등에 대한 우수한 표시 성능
3다른 2.76 인치에 대한 Verion, 그것은 -30 °C에서 +80 °C의 최고 온도에서 작동 할 수 있습니다
4.반성 터치 스크린 또는 그없이 유연합니다. 우리는 고객을 위해 맞춤형 CTP ((용량 터치 패널) 을 설계 할 수 있습니다. FPC도 사용자 정의됩니다.
5LCD 산업에서 같은 종류의 저렴한 솔루션입니다.
6설치가 쉽고 유지보수도 쉽습니다.
| 제품: | 2.76인치 둥근 IPS TFT LCD | 결의: | 480x480 점 |
|---|---|---|---|
| 인터페이스: |
RGB 18 BIT |
작동 온도: | -30°C ~ +80°C |
| 저장 온도: | -30°C ~ +80°C | 관측 방향: | 모든 관점 (85/85/85/85) |
| 터치 화면: | 네 | 드라이버 IC: |
ST7701S |
| 핀 번호: | 40 PINS |
터치 스크린 구조 |
G+F |
|
터치 드라이버 IC: |
CST830 |
터치 인터페이스: |
IIC |
|
루멘도: |
550cd/m2 |
준수: | CE & FCC & RoHS 컴플라이언스 |
2.76 인치 TFT LCD 디스플레이 중국 제조업체 공급자, 2.76 인치둥근TFT LCD 모듈 550 니트 밝기 제품 도면
모듈 기능 설명
| 기호 | LCM 기능성 | |
| 1 | LEDA | 백라이트 안도 입력 단말기의 전원 공급 장치 |
| 2-3 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 4 | GND | 전력 지각 |
| 5 | VCI2.8V | LCD 전원 공급 장치 |
| 6 | 리셋 2.8V | 신호 입력 터미널 재설정 |
| 7-8 | NC | NC |
| 9 | SDA | 입력/출력 신호 핀 |
| 10 | SCLK | 일련 시계 신호 |
| 11 | CS | 칩 선택 신호 입력 핀 |
| 12 | DCLK | RGB 인터페이스 동작을 위한 점 시계 신호 |
|
13 |
DE | RGB 인터페이스 동작을 위한 데이터 활성화 신호 |
| 14 | VSYNC | VSYNC 수직 (프레임) RGB 인터페이스 동작을 위한 입력 신호 동기화 |
| 15 | HSYNC | RGB 인터페이스 동작을 위한 수평 (선형) 동기화 입력 신호. |
| 16~33 | DB0-DB17 | RGB 인터페이스 데이터 버스 |
| 34 | GND | 전력 지각 |
| 35 | CTP_INT | 터치 패널 중단 출력 |
| 36 | CTP_SDA | 터치 패널 I2C 데이터 |
| 37 | CTP_SCL | 터치 패널 I2C 시계 |
| 38 | CTP_RST | 터치 패널 재설정 |
| 39 | CTP_VCI | 터치 패널 전원 공급 2.8~3.3V |
| 40 | GND | 전력 지각 |
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| TP 작동 온도 및 습도 (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SS저장 온도 및 습도 (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| 습도 | RH | - | 90 | % |
백라이트 단위 특성
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 5.4 | -- | 6.6 | V | - |
| 전류 | 난F | -- | 80 | - | mA | - |
| 밝기 (LCD+CTP) | Lv | TBD | -- | cd/m2 | - | |
| LED 수명 | 제1호 | - 젠장 | 30,000 | -- | HR | 참고 1 |
R안정성 테스트 항목
| 1 | 고온 저장 | +80°C / 96H |
1기능 테스트는 괜찮아요 부문이 없어지고, 짧고 불투명합니다. 비정상적으로 표시되고 액체 결정 누출은 허용되지 않습니다. 2낮아지지 않아 온도 거품, 종점 밀폐 풀고, 떨어지는, 프레임 무지개.
|
| 2 | 낮은 온도 저장 | -30°C / 96H | |
| 3 | 하이 템페, 작동 | +70°C / 96H | |
| 4 | 낮은 온도, 작동 | -20°C / 96H | |
| 5 | 고온/습기 저장 | 60°C x 90%RH / 96H | |
| 6 | 열 충격과 추운 충격 | 정적 상태, -20°C (~30분) ~70°C (30분), 10회 |

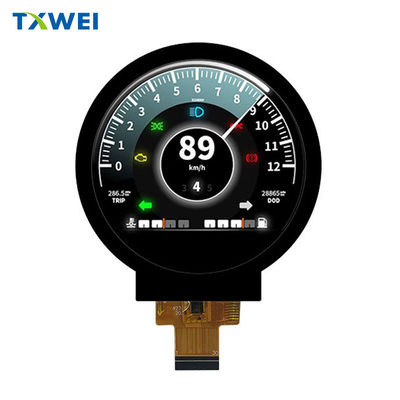

2.76 인치 TFT LCD 모듈 550 니트 밝기 제품 이미지
검색 키워드: tft 2.76, tft2.76"2.76LCD,2.76" LCD,2.76인치 LCD, LCD2.76,2.76TFT 디스플레이,2.76"TFT 디스플레이2.76인치 TFT 디스플레이, TFT 디스플레이2.76, tft 디스플레이2.76"2.76인치 TFT 화면2.76이 화면,2.76인치 TFT 화면, TFT 화면2.76TFT 스크린2.76인치, TFT 화면2.76"2.76인치 tft,2.76"인치 TFT LCD,2.76"인치 TFT LCD 화면,2.76이 화면,2.761인치 LCD 디스플레이2.76∙
|
|
