| MOQ: | 협상하세요 |
| 가격: | negotiate |
| 표준 포장: | 판지 |
| 배송 기간: | 16 |
| 결제 방법: | 신용장 TT D/P |
| 공급 능력: | 10000 PC |
이 물건에 대해SFTO1190GX-7161AN
7인치 TFT LCD 디스플레이는 다음과 같은 주요 사양을 갖추고 있습니다.
화면 크기: 7인치의 대각선 크기는 산업용 디스플레이, 휴대용 장치 및 휴대용 장비 등 다양한 응용 분야에 적합합니다.
해상도: 해상도 280*1424로, 화면은 화면 사용에 최적화되어 있으며, 좋은 명확성과 세부성을 제공합니다.화소 밀도 측면에서 현대 화면만큼 높지 않을 수도 있지만. 고유 해상도 비율은 특정 UI 레이아웃 및 그래픽에 유용 할 수 있습니다.
밝기: 500 니트 정도의 밝기 수준은 야외 환경을 포함한 다양한 조명 조건에서 사용할 수 있을 만큼 충분히 밝다는 것을 보장합니다.이 밝기 수준은 가독성 및 가시성을 위해 유리합니다..
HDMI 인터페이스: HDMI 인터페이스 사용은 현대 디스플레이에서 일반적입니다. 디스플레이와 컨트롤러 사이의 고속 데이터 전송을 허용하기 때문입니다.이는 대기 시간을 줄이고 전반적인 성능을 향상시키는 데 유용합니다..
이 유형의 디스플레이는 크기, 해상도, 밝기 및 인터페이스의 균형 잡힌 사양 덕분에 다양한 응용 프로그램을 사용할 수 있습니다. 특정 프로젝트에 대한 디스플레이를 선택할 때,이러한 매개 변수가 의도된 응용 프로그램과 사용자 요구 사항에 어떻게 일치하는지 고려하는 것이 중요합니다..
| - 아니 | 항목 | 사양 | 단위 |
| 1 | 패널 크기 | 7.0 | 인치 |
| 2 | 픽셀 수 |
280*1424 |
픽셀 |
| 3 | 활동 영역 |
33.6 ((H) x 170.88 ((V) |
mm |
| 4 | 픽셀 피치 |
0.1432 ((H) X 0.1432 ((V) x RGB |
mm |
| 5 | 윤곽 차원 |
38.2 ((W) ×181.47 ((H) ×3.45 ((T) |
mm |
| 6 | 색상 수 | 16.7M | - |
| 7 | 표시 모드 | 변속기 모드, 보통 검은색 | - |
| 8 | 관측 방향 | 전체 보기 | - |
| 9 | 표시 형식 | RGB 수직 스트립 | - |
| 10 | 표면 처리 | 반짝이는 빛 | - |
| 11 | 인터페이스 |
HDMI |
- |
| 12 | 백라이트 | 흰색 LED | - |
| 13 | 작동 온도 | -30~80 | °C |
| 14 | 저장 온도 | -30~80 | °C |
| 15 |
전압 |
5v |
g |
기계적 도면
A비솔루트M엑시엄R발산
| 특징 | 기호 | 미네 | 맥스 | 단위 |
| LCM 작동 온도 | TOPR | - 20 | +70 | °C |
| LCM 저장 온도 | TSTG | -30 | +80 | °C |
| TP 작동 온도 및 습도 (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SS저장 온도 및 습도 (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| 습도 | RH | -- | 90 | % |
백라이트 단위 특성
| 특징 | 기호 | 미네 | 종류 | 맥스 | 단위 | 참고문서 |
| 전압 | VF | 14 | -- | 16 | V | -- |
| 전류 | 난F | -- | 80 | -- | mA | -- |
| 밝기 (LCD+CTP) | Lv | -- | 450 | -- | cd/m2 | -- |
| LED 수명 | 제1호 | -- | 20,000 | -- | HR | 참고 1 |
모듈 기능 설명
| 핀 번호 | 기호 | LCM기능성 |
| 1 | GND | 땅. |
| 2 | NC | 연결이 없어 |
| 3 | LEDA | LED 백라이트 안오드 입력용 전원 공급 장치 |
| 4 | LEDA | LED 백라이트 안오드 입력용 전원 공급 장치 |
| 5 | NC | 연결이 없어 |
| 6 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 7 | LEDK | 백라이트 카토드 입력 단말기의 전원 공급 장치 |
| 8 | NC | 연결이 없어 |
| 9 | GND | 땅. |
| 10 | NC | 연결이 없어 |
| 11 | NC | 연결이 없어 |
| 12 | NC | 연결이 없어 |
| 13 | NC | 연결이 없어 |
| 14 | NC | 연결이 없어 |
| 15 | NC | 연결이 없어 |
| 16 | NC | 연결이 없어 |
| 17 | GND | 땅. |
| 18 | NC | 연결이 없어 |
| 19 | GND | 땅. |
| 20 | GND | 땅. |
| 21 | 재설정 | 신호 입력 핀을 재설정해 |
| 22 | VDD | LCD 전원 공급 장치 |
| 23 | STBYB | 대기 모드, 정상적으로 높게 당겨 |
| 24 | NC | 연결이 없어 |
| 25 | GND | 땅. |
| 26 | D0P | 낮은 전압 차차 데이터 0 신호의 양극성 |
| 27 | D0N | 낮은 전압 차차 데이터 0 신호의 음극성 |
| 28 | GND | 땅. |
| 29 | D1P | 낮은 전압 차분 데이터 1 신호의 양극성 |
| 30 | D1N | 낮은 전압 차분 데이터 1 신호의 음극성 |
| 31 | GND | 땅. |
| 32 | CLKP | 저전압 차차 시계 신호의 양극성 |
| 33 | CLKN | 저전압 차차 시계 신호의 음극성 |
| 34 | GND | 땅. |
| 35 | D2P | 낮은 전압 차분 데이터 2 신호의 양극성 |
| 36 | D2N | 저전압 차분 데이터 2 신호의 음극성 |
| 37 | GND | 땅. |
| 38 | D3P | 낮은 전압 차차 데이터의 양극성3신호 |
| 39 | D3N | 낮은 전압 차차 데이터의 음극성3신호 |
| 40 | GND | 땅. |

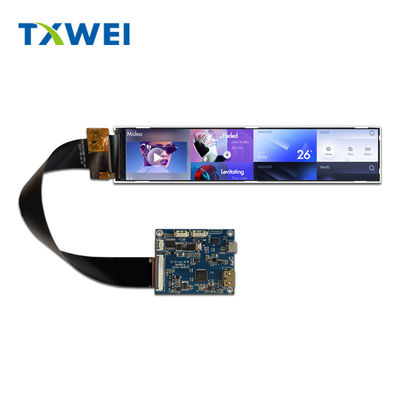

제품 이미지

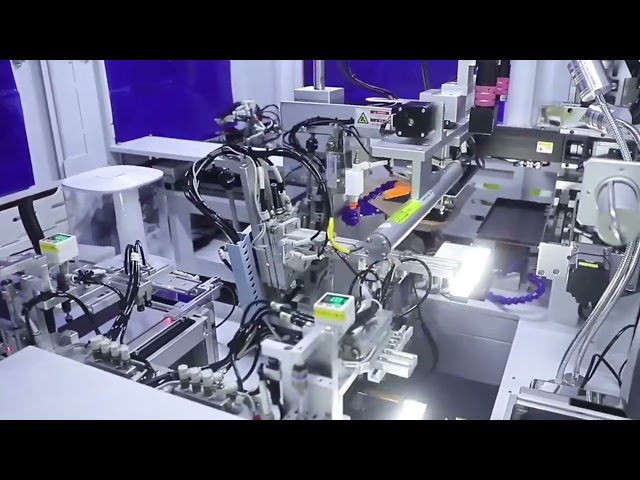

시설 및 인증서:
|
|
