| MOQ: | 협상하세요 |
| 가격: | negotiate |
| 표준 포장: | 판지 |
| 배송 기간: | 16 |
| 결제 방법: | 신용장 TT D/P |
| 공급 능력: | 10000 PC |
천안웨이 TXW210001B0는 직선 가로 크기가 2.1인치, 해상도가 480*480픽셀의 원형 TFT LCD 모듈입니다. 이 모듈은 ST7701S로 장착되어 있습니다.그것은 컨트롤러와 드라이버 IC 기능을 포함합니다, RGB 18 BIT 인터페이스를 지원하며 전원 공급 전압 (VDD) 범위는 2.8V에서 3.3V이며 일반적인 값은 3V입니다.
TXW210001B0 TFT LCD 모듈은 450 니트 (유례 값) 의 밝기로 원형 모드입니다. 이 모듈은 또한 PCAP (프로젝션 용량 터치 스크린) 선택적으로 사용할 수 있습니다.-20 °C에서 +70 °C까지 온도에서 작동 할 수 있습니다.; 저장 온도 범위는 -30 °C ~ + 80 °C입니다. 이 2.1 인치 TFT LCD 모듈은 스마트 가정용 기기, 스마트 리모컨, 스마트 회전 스위치, 어린이 교육,의료기기, 자동차 지능형 상호 연결 및 기타 제품.
| 제품: | 원형 TFT LCD 2.1인치 | 결의: | 480*480 점 |
|---|---|---|---|
| 인터페이스: |
RGB 18 BIT |
터치 화면: | 없이 |
| 관측 방향: | IPS (80/80/80/80) | 드라이버 IC: |
ST7701S |
| 핀 번호: | 40 핀 | 모듈 크기: |
56.18*59.71*22mm |
| 액티브 영역: |
53.28mm 지름 |
연결: |
커넥터 타입 (개정 가능) |
| 표면 밝기: | 450 Cd/m2 (니트) | 작동 온도: | -20°C ~ +70°C |
| LED 수명: | 301000시간 | 준수: | CE & FCC & RoHS 컴플라이언스 |

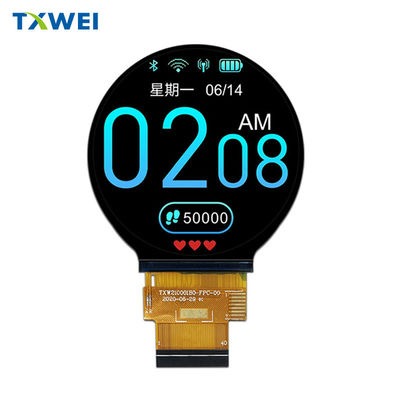

2.1"인치 둥근 TFT LCD, 원형 TFT LCD 2.1" 그림
백라이트 단위 특성
백라이트 시스템은 가장자리 조명 유형으로4 백색 LED. 백라이트의 특성
다음 표에서 나타납니다.
|
특징 |
기호 |
미네 |
종류 |
맥스 |
단위 |
참고문서 |
|
전압 |
VF |
2.8 |
|
3.2 |
V |
- |
|
전류 |
난F |
-- |
80 |
- |
mA |
- |
|
광력(LCD와 함께) |
Lv |
|
450 |
-- |
cd/m2 |
- |
|
LED 수명 |
제1호 |
- 젠장 |
30,000 |
-- |
HR |
참고 1 |
참고:
(1)LED의 수명시간은 모듈 밝기가 원래 밝기의 50%로 감소하면LLED의 수명시간은 작동하면 감소될 수 있습니다.L25mA/LED 이상입니다.
모듈 기능 설명
|
핀 번호 |
기호 |
LCM 기능성 |
|
1 |
LEDA |
백라이트 안도 입력 단말기의 전원 공급 장치 |
|
2 |
LEDK |
백라이트 카토드 입력 단말기의 전원 공급 장치 |
|
3 |
LEDK |
백라이트 카토드 입력 단말기의 전원 공급 장치 |
|
4 |
GND |
전력 지각 |
|
5 |
VC1 |
P물 공급 : 2.6V ~ 3.6V |
|
6 |
재설정 |
신호 입력 터미널 재설정 |
|
7 |
NC |
NC |
|
8 |
NC |
NC |
|
9 |
SDA |
입력/출력 신호 핀 |
|
10 |
SCK |
일련 인터페이스 시계 |
|
11 |
CS |
칩 선택 신호 입력핀 |
|
12 |
PCLK |
RGB 인터페이스 동작을 위한 점 시계 신호 |
|
13 |
DE |
RGB 인터페이스 동작을 위한 데이터 활성화 신호 |
|
14 |
VSYNC |
RGB 인터페이스 동작을 위한 수직 (프레임) 동기화 입력 신호 |
|
15 |
HSYNC |
RGB 인터페이스 동작을 위한 수평 (선형) 동기화 입력 신호. |
|
16~33 |
DB0~DB17 |
RGB 인터페이스 데이터 버스 |
|
34 |
GND |
전력 지각 |
|
35 |
CTP_INT |
터치 패널 중단 출력 |
|
36 |
CTP_SDA |
터치 패널 I2C 데이터 |
|
37 |
CTP_SCL |
터치 패널 I2C 시계 |
|
38 |
CTP_RST |
터치 패널 재설정 |
|
39 |
CTP_VCI |
터치 패널 전원 공급 2.8~3.3V |
|
40 |
GND |
전력 지각 |
20.1인치 둥근 TFT LCD, 원형 TFT LCD 2.1인치 실제 제품 이미지
