| MOQ: | 협상하세요 |
| 가격: | negotiate |
| 표준 포장: | 판지 |
| 배송 기간: | 16 |
| 결제 방법: | 신용장 TT D/P |
| 공급 능력: | 10000 PC |

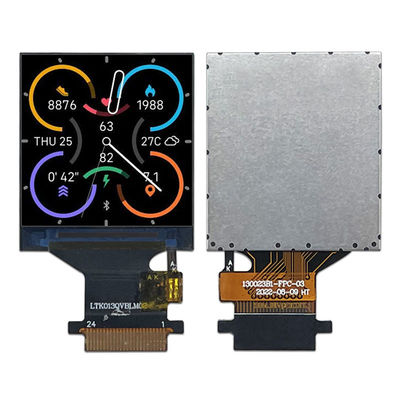

1.3인치 TFT LCD 모듈, 450cd/m2 IPS 65K 풀 컬러 3.2V ST7789V 드라이버 IC
MCU에서 시리즈 칩은 MCU 인터페이스 신호를 외부 장치를 연결하고 그들과 통신을 달성하기 위해 시리즈 신호로 변환 할 수있는 다기능 칩입니다.MCU에서 시리즈 칩은 빠른 전송 속도의 장점이 있습니다., 낮은 전력 소비, 사용 편의성, 컴퓨터 하드웨어, 가전제품 및 산업 제어와 같은 응용 시나리오에서 사용할 수 있습니다.
이 1.3인치 TFT LCD 디스플레이 모듈은 MCU 연쇄 커넥터와 함께 12핀 디스플레이 스크린이다. 이 TFT 디스플레이는 각 픽셀에 반도체 스위치를 제공하며, 이는 펄스로 직접 제어된다.따라서, 각 노드는 상대적으로 독립적이며 지속적으로 제어 할 수 있습니다. 이는 디스플레이의 응답 속도를 향상시킬뿐만 아니라 정확한 제어도 가능하게합니다.디스플레이 포인트 크기는 240 * 240이 모듈의 작업 전압은 3.2V이며, IC 드라이버는 ST7789이며,그리고 디스플레이 영역 크기는 23입니다.4 * 23.4mm; TFT 모듈 크기는 26.2 * 29.22 * 1.46mm
특징
| 항목 | 내용 |
| 부문 번호 |
TXW130023B1 |
| LCD 크기 | 10.3 인치 (횡단선) |
| 표시 모드 | 보통은 검은색 |
| 결의 | 240 ((H) RGB x 240 ((V) |
| 도트 피치 | 00.0975 (H) × 0.0975 ((V) mm |
| 활동 영역 | 23.4 ((H) x 23.4 (V) mm |
| 모듈 크기 |
26.2*29.22*146mm |
| 색상 배열 | RGB 수직 스트립 |
| 인터페이스 |
MCU 8 BIT 인터페이스 |
| 드라이브 IC | ST7789 |
| 광력 | 450cd/m2 |
| 관측 방향 | 모든 뷰, IPS |
|
백라이트 LED |
2 흰색 LED |
| 운영 임시 | -20°C ~ + 70°C |
| 저장 온도 | -30°C ~ + 80°C |
|
Lcm 핀 n 카운트 |
12pin |
윤곽 그림
|
특징
|
기호
|
미네
|
타이프.
|
맥스
|
단위 |
참고:
|
|
DC/DC에 대한 공급 전압
|
VDD
|
2.5
|
2.8
|
3.3
|
V | |
|
TFT 게이트 ON 전압
|
VGH
|
12
|
-- |
18
|
V
|
*1,*2
|
|
TFT 게이트 오프 전압
|
VGL
|
-10 | -- | -7 | V |
*1,*2
|
|
TFT 일반 전압
|
Vcom
|
-2 | -- | 5 | V |
*3
|
|
특징
|
기호
|
미네
|
종류
|
맥스
|
단위
|
참고문서
|
|
전압
|
VF
|
5.6
|
--
|
6.4
|
V
|
-- |
|
전류
|
난F
|
--
|
40
|
--
|
mA
|
-- |
|
밝기 (LCD와 함께)
|
Lv
|
--
|
700
|
--
|
cd/m2
|
-- |
|
LED 수명
|
제1호
|
--
|
30,000
|
--
|
HR
|
참고 1
|
신뢰성 검사|
- 아니
|
테스트 항목
|
시험 상태
|
참고문서
|
| 1 |
고온 저장
|
+70°C / 96H
|
1기능 테스트는 괜찮아요
사라진 세그먼트, 짧은
불분명한 부분
표시가 안되네요, 비정상적으로 표시가 안되네요.
그리고 액체 결정 누출물
허용되지 않습니다.
2낮아지지 않아
온도 거품, 끝 봉인
풀고 떨어지자, 무지개를 틀어
|
| 2 |
낮은 온도 저장
|
-30°C / 96H
|
|
| 3 |
하이 템페, 작동
|
+60°C / 96H
|
|
| 4 |
낮은 온도, 작동
|
-20°C / 96H
|
|
| 5 |
높은 온도
/ 습기 저장
|
50°C x 90%RH / 96H
|
|
| 6 |
열 충격과 추운 충격
|
정적 상태,-30°C(30분)~60°C
(30분),50회
|
시설 및 인증
결론적으로, 사각형 TFT 디스플레이, 또한 사각형 LCD 디스플레이로 알려져, 다양한 응용 프로그램과 시나리오에 적합한 다재다능하고 고성능 제품입니다.고급 기능, 그리고 최고 수준의 성능은 최고 수준의 디스플레이를 찾는 기업과 개인에게 인기있는 선택입니다.TXWEI의 사각형 TFT 디스플레이를 선택하고 디스플레이 기술의 미래를 경험하십시오..
